側接式Pogo Pin彈簧針連接器｜?可定制10A大電流?｜全自動SMT貼片兼容
側接式Pogo Pin彈簧針連接器｜?可定制10A大電流?｜全自動SMT貼片兼容
- 接觸電阻
- 動態接觸電阻通常＜30mΩ，低電流電壓下穩定傳輸信號.
- 電流范圍
- 常規0.5-3A，大電流款可達5-100A+，承載力取決于材質、電鍍、結構等.
- 工作溫度
- -40°C至+120°C，部分可擴至更寬溫度范圍，在極端條件下性能穩定.
- 耐鹽霧性
- 耐鹽霧24小時至1000小時+，具體取決于鍍層材料和測試標準.
- 尺寸精度
- 加工精度達μm級，直徑精度可達±0.02mm，如高度精度可達±0.05mm，滿足嚴苛要求.
- 耐久性
- 壽命周期可達數萬至百萬次壓縮，取決于鍍層材料和彈簧疲勞特性.

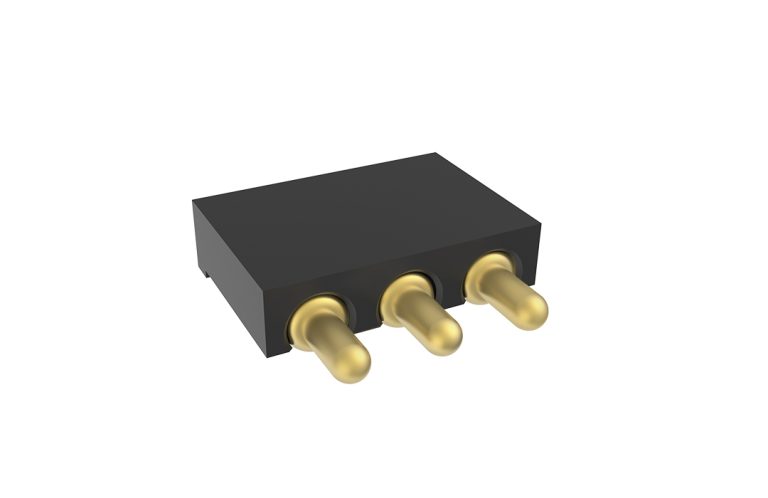

側接式 Pogo Pin 彈簧針連接器產品介紹
在電子設備不斷向小型化、高性能化發展的今天，連接器作為實現電氣連接的關鍵部件，其性能優劣直接影響著整個系統的穩定性與可靠性。我們的側接式
Pogo Pin
彈簧針連接器，憑借獨特設計與卓越性能，在眾多連接器產品中脫穎而出，成為各類電子產品的理想連接方案。
一、強大的大電流傳輸能力
這款連接器可定制 10A
大電流傳輸規格，能夠輕松應對工業機器人、車載電子等高電流需求場景。以車載電子為例，在車輛充電時，需要傳輸較大電流以快速完成充電過程，該連接器的大電流傳輸能力確保了充電效率，保障車輛的正常使用。在設計上，它經過精心考量，內部結構采用特殊設計，確保電流傳輸?shù)姆€(wěn)定性與可靠性。同時，選用高導電性的金屬材料，如黃銅和碲銅，極大程度地減小了電阻，降低了能量損耗，有效避免了電流過載時可能引發的各種問題。
二、高度兼容全自動 SMT 貼片工藝
本連接器高度適配 SMT 自動貼片回流焊技術。在生產過程中，SMT
自動貼片機可將側接式 Pogo Pin 自動精準地貼裝到已印刷錫膏的 PCB
電路板上，其焊腳能夠準確插入 PCB
電路板孔，隨后通過回流焊工藝，使錫膏融化并固化，從而完成與 PCB
焊盤的牢固固定連接。這一流程不僅快速高效，而且精度極高，具有高度自動化的特點，能夠大幅提升生產效率，同時保證產品質量的一致性與穩定性，為大規模生產提供了有力支持。

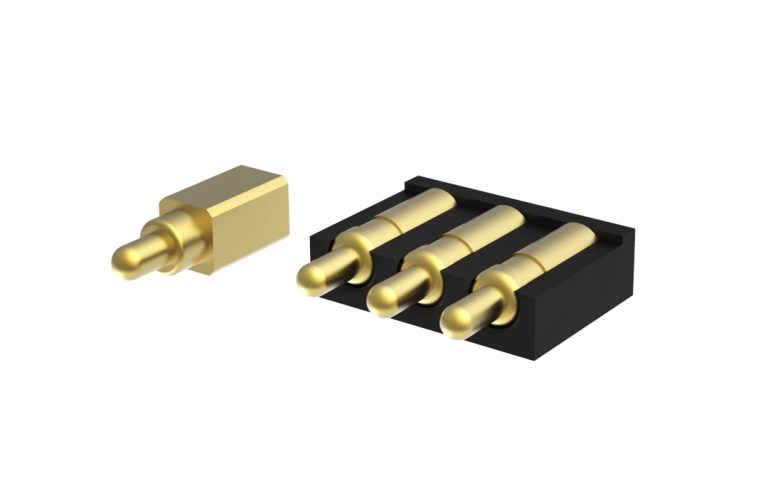

三、獨特的內部結構設計
-
斜面結構：內部采用斜面結構和內置彈簧機構設計，主要由
Plunger、SolidPin、Spring 和 Body
三大核心部件構成。在工作時，斜面與彈簧接觸產生側向力，該側向力會轉化為接觸力，促使鍍金針頭（Plunger）與針管（Body）內壁保持穩定接觸，確保電流路徑主要通過鍍金的針頭和針管，進而獲得穩定且極低的接觸電阻，即便在頻繁插拔的情況下，也能維持穩定可靠的連接。 -
真空盲孔電鍍技術：運用先進的真空盲孔電鍍技術，能夠在極細盲孔內外精準鍍上一層黃金。這一工藝不僅使金屬表面美觀，還賦予產品出色的耐腐蝕和抗磨損性能，保證電鍍層持久耐用，滿足各種嚴苛的應用環境需求。
四、廣泛的應用領域
-
消費電子：在智能手機、平板電腦等產品中，用于電池與主板的連接，或不同模塊間的信號與電源傳輸，其側接式設計節省空間，適配產品輕薄化需求。
-
汽車電子：可應用于汽車的充電系統、傳感器連接以及各類電子控制單元之間的連接，穩定傳輸大電流，適應汽車復雜的電氣環境。
-
工業設備：在工業機器人、自動化生產線設備等工業領域，用于設備內部各部件的電氣連接，憑借高可靠性確保工業設備穩定運行。
五、定制服務
我們深知不同客戶在不同應用場景下有著多樣化的需求，因此提供全面的定制服務。從產品的外形尺寸、引腳數量與間距，到電流承載能力等參數，均可根據客戶的具體要求進行定制。無論是需要在狹窄空間內實現連接，還是對連接器的壽命、耐環境性能有特殊要求，我們的專業團隊都能為您量身打造最適合的解決方案，助力您的產品在市場中脫穎而出。
選擇我們的側接式 Pogo Pin
彈簧針連接器，就是選擇穩定、高效、可靠的電氣連接方案，為您的產品性能提升提供堅實保障。
產品選型
選型表
側接式Pogo Pin彈簧針連接器｜?可定制10A大電流?｜全自動SMT貼片兼容 側接 選型表
POGO PIN連接器選型要考慮的關鍵因素有哪些？
1. 應用場景：電流大?。ㄈ绱箅娏餍栊泵?滾珠結構）、信號傳輸（低阻抗設計）、工作環境（耐溫/防塵等）；
2. 結構設計：平底結構易接觸不良，推薦剖斜面結構（側推力穩定，阻抗低）/大電流（如30A及以上），減少彈簧電流負載；
3. 電鍍材料：鍍金（3-20μ"）提升導電性，鍍鎳（50-100μ"）防氧化，大電流場景需更厚鍍層；
4. 工作行程與彈力：行程過短壓縮彈簧易損壞，過長導致接觸不良；彈力過大增加磨損，過小影響穩定性；
5. 如不明確具體需求，可聯系（郵箱：info@sztop-link.com），為您提供技術支持。
2. 結構設計：平底結構易接觸不良，推薦剖斜面結構（側推力穩定，阻抗低）/大電流（如30A及以上），減少彈簧電流負載；
3. 電鍍材料：鍍金（3-20μ"）提升導電性，鍍鎳（50-100μ"）防氧化，大電流場景需更厚鍍層；
4. 工作行程與彈力：行程過短壓縮彈簧易損壞，過長導致接觸不良；彈力過大增加磨損，過小影響穩定性；
5. 如不明確具體需求，可聯系（郵箱：info@sztop-link.com），為您提供技術支持。
拓普聯科是否提供沖壓和成型零件？
1. 是的，拓普聯科具備全套沖壓和車件制造設備與成熟的加工工藝；
2. 沖壓件尺寸更穩定，適合高精度需求。
2. 沖壓件尺寸更穩定，適合高精度需求。
是否密封/防水？
1. 防水型：可選IP67等級（需特殊設計）。
如何避免接觸不良/導通不穩定的問題？
1. 設計時精準計算彈簧壓縮行程，確保接觸壓力適中；
2. 生產中加強清潔，避免焊錫、油污等污染，使用時定期維護清理異物；
3. 選用耐磨抗氧化鍍層（如金鍍層），避免在高腐蝕環境長期使用；
4. 嚴格控制結構設計公差，確保針頭與套筒、焊盤定位精準。
2. 生產中加強清潔，避免焊錫、油污等污染，使用時定期維護清理異物；
3. 選用耐磨抗氧化鍍層（如金鍍層），避免在高腐蝕環境長期使用；
4. 嚴格控制結構設計公差，確保針頭與套筒、焊盤定位精準。
彈簧加載連接器過早失效的根本原因是什么？
1. 卡PIN或氧化：因側向力或污染（需保持接觸面清潔）。
如何避免彈簧疲勞或斷裂？
1. 根據插拔頻率選用對應壽命規格的彈簧針，避免超過額定插拔次數；
2. 避免彈簧長期處于極限壓縮狀態，預留合理行程余量。
2. 避免彈簧長期處于極限壓縮狀態，預留合理行程余量。
如何避免針頭或套筒變形？
1. 安裝時避免外力撞擊和受力不均，貼片焊接控制溫度防止基座軟化；
2. 選用強度更高的材質（如不銹鋼針頭、金屬套筒）。
2. 選用強度更高的材質（如不銹鋼針頭、金屬套筒）。
如何避免基座脫落或焊接不良？
1. 優化焊盤設計（增大焊盤面積），控制回流焊溫度與時間；
2. 必要時增加膠黏劑輔助固定，提高抗振動能力。
2. 必要時增加膠黏劑輔助固定，提高抗振動能力。
如何避免高溫環境下的性能下降？
1. 選用耐高溫基座材料（如陶瓷、耐高溫塑料）；
2. 避免在超出規格的高溫環境中使用，必要時增加散熱設計。
2. 避免在超出規格的高溫環境中使用，必要時增加散熱設計。
如何避免在潮濕或腐蝕環境引發的短路問題？
1. 增加密封結構（如密封圈），防止水汽和腐蝕性物質侵入；
2. 選用耐腐蝕鍍層和材料，定期檢查防護性能。
2. 選用耐腐蝕鍍層和材料，定期檢查防護性能。
如何避免振動或沖擊導致的移位？
1. 采用焊接+膠黏劑雙重固定方式，增強安裝牢固性；
2. 設計時避開設備振動頻率，或增加緩沖結構。
2. 設計時避開設備振動頻率，或增加緩沖結構。
如何避免貼片焊接溫度控制不當？
1. 嚴格遵循彈簧針焊接溫度規范，使用溫度曲線測試儀監控回流焊過程；
2. 優先選擇耐溫性更好的貼片式型號。
2. 優先選擇耐溫性更好的貼片式型號。
如何避免焊盤對位偏差？
1. 設計階段確保PCB焊盤與彈簧針引腳間距匹配；
2. 提高貼裝設備精度，焊接前檢查對位情況。
2. 提高貼裝設備精度，焊接前檢查對位情況。
在使用過程中如何正確清潔？
1. 使用中性清洗劑，避免強腐蝕性溶劑和過長超聲波清洗時間；
2. 清潔后及時干燥，減少鍍層與清洗劑接觸時長。
2. 清潔后及時干燥，減少鍍層與清洗劑接觸時長。
如何避免電流/電壓過載？
1. 根據實際工作負載選用額定電流、電壓匹配的彈簧針；
2. 避免在超過規格的電氣參數下使用，增加過載保護設計。
2. 避免在超過規格的電氣參數下使用，增加過載保護設計。
如何降低高頻信號的損耗？
1. 針對高頻場景選用低寄生電感、電容的型號，優化結構設計減少信號干擾；
2. 進行阻抗匹配測試，確保信號傳輸質量。
2. 進行阻抗匹配測試，確保信號傳輸質量。
如何提升插拔次數？
1. 根據設備插拔頻率需求，選擇高壽命規格的彈簧針（如鍍金彈簧、強化機械結構設計）。
如何預防內部異物卡滯？
1. 生產過程中嚴格5S管理，避免金屬碎屑、焊渣殘留；
2. 增加防塵防水密封設計，阻止外部顆粒侵入。
2. 增加防塵防水密封設計，阻止外部顆粒侵入。
在本網站上搜索產品的最簡單方法是什么？
1. 可按型號、尺寸、查看圖紙篩選；
2. 或聯系技術支持（郵箱：info@sztop-link.com）。
2. 或聯系技術支持（郵箱：info@sztop-link.com）。
