在電子設備不斷向小型化、高性能化發展的今天，連接器作為實現電氣連接的關鍵部件，其性能優劣直接影響著整個系統的穩定性與可靠性。我們的側接式
Pogo Pin
彈簧針連接器，憑借獨特設計與卓越性能，在眾多連接器產品中脫穎而出，成為各類電子產品的理想連接方案。

一、強大的大電流傳輸能力

這款連接器可定制 10A
大電流傳輸規格，能夠輕松應對工業機器人、車載電子等高電流需求場景。以車載電子為例，在車輛充電時，需要傳輸較大電流以快速完成充電過程，該連接器的大電流傳輸能力確保了充電效率，保障車輛的正常使用。在設計上，它經過精心考量，內部結構采用特殊設計，確保電流傳輸?shù)姆€(wěn)定性與可靠性。同時，選用高導電性的金屬材料，如黃銅和碲銅，極大程度地減小了電阻，降低了能量損耗，有效避免了電流過載時可能引發的各種問題。

二、高度兼容全自動 SMT 貼片工藝

本連接器高度適配 SMT 自動貼片回流焊技術。在生產過程中，SMT
自動貼片機可將側接式 Pogo Pin 自動精準地貼裝到已印刷錫膏的 PCB
電路板上，其焊腳能夠準確插入 PCB
電路板孔，隨后通過回流焊工藝，使錫膏融化并固化，從而完成與 PCB
焊盤的牢固固定連接。這一流程不僅快速高效，而且精度極高，具有高度自動化的特點，能夠大幅提升生產效率，同時保證產品質量的一致性與穩定性，為大規模生產提供了有力支持。

三、獨特的內部結構設計

1. 斜面結構：內部采用斜面結構和內置彈簧機構設計，主要由
   Plunger、SolidPin、Spring 和 Body
   三大核心部件構成。在工作時，斜面與彈簧接觸產生側向力，該側向力會轉化為接觸力，促使鍍金針頭（Plunger）與針管（Body）內壁保持穩定接觸，確保電流路徑主要通過鍍金的針頭和針管，進而獲得穩定且極低的接觸電阻，即便在頻繁插拔的情況下，也能維持穩定可靠的連接。

2. 真空盲孔電鍍技術：運用先進的真空盲孔電鍍技術，能夠在極細盲孔內外精準鍍上一層黃金。這一工藝不僅使金屬表面美觀，還賦予產品出色的耐腐蝕和抗磨損性能，保證電鍍層持久耐用，滿足各種嚴苛的應用環境需求。

四、廣泛的應用領域

1. 消費電子：在智能手機、平板電腦等產品中，用于電池與主板的連接，或不同模塊間的信號與電源傳輸，其側接式設計節省空間，適配產品輕薄化需求。

2. 汽車電子：可應用于汽車的充電系統、傳感器連接以及各類電子控制單元之間的連接，穩定傳輸大電流，適應汽車復雜的電氣環境。

3. 工業設備：在工業機器人、自動化生產線設備等工業領域，用于設備內部各部件的電氣連接，憑借高可靠性確保工業設備穩定運行。

五、定制服務

我們深知不同客戶在不同應用場景下有著多樣化的需求，因此提供全面的定制服務。從產品的外形尺寸、引腳數量與間距，到電流承載能力等參數，均可根據客戶的具體要求進行定制。無論是需要在狹窄空間內實現連接，還是對連接器的壽命、耐環境性能有特殊要求，我們的專業團隊都能為您量身打造最適合的解決方案，助力您的產品在市場中脫穎而出。

選擇我們的側接式 Pogo Pin
彈簧針連接器，就是選擇穩定、高效、可靠的電氣連接方案，為您的產品性能提升提供堅實保障。

The post 側接式Pogo Pin彈簧針連接器｜?可定制10A大電流?｜全自動SMT貼片兼容 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

• 插件式
• 雙排

[ninja_tables id=”237″]

[ninja_tables id=”238″]

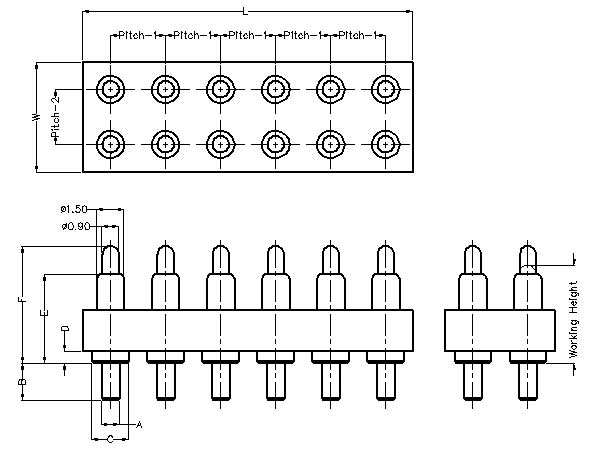

The post 12Pin彈簧針(Pogo Pin)連接器, pogopin工廠 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

• 插件式
• 雙排

[ninja_tables id=”229″]

[ninja_tables id=”230″]

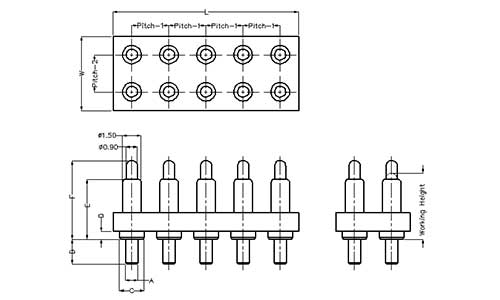

The post 10Pin彈簧針(Pogo Pin)連接器, pogo頂針連接器 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

• 平底式
• 插件式
• 雙排

[ninja_tables id=”218″]

[ninja_tables id=”219″]

[ninja_tables id=”220″]

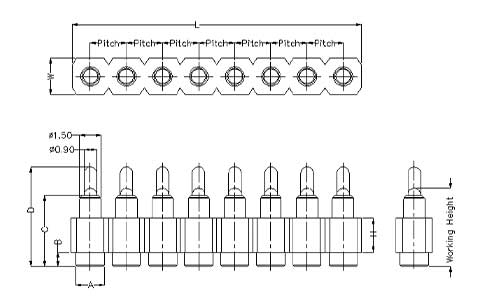

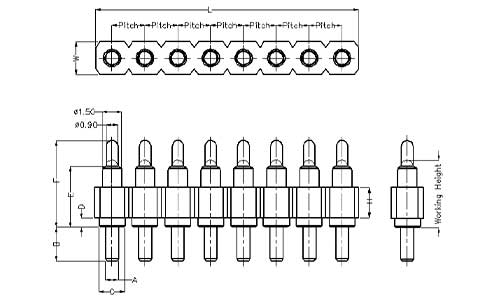

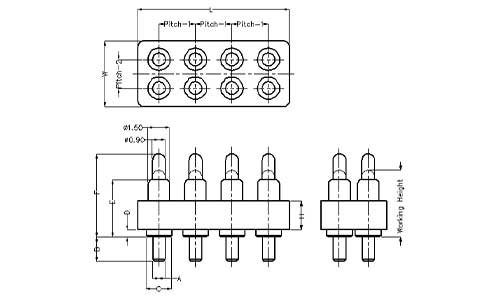

The post 8Pin彈簧針(Pogo Pin)連接器, 定制pogopin連接器 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

• 平底式
• 插件式

[ninja_tables id=”214″]

[ninja_tables id=”213″]

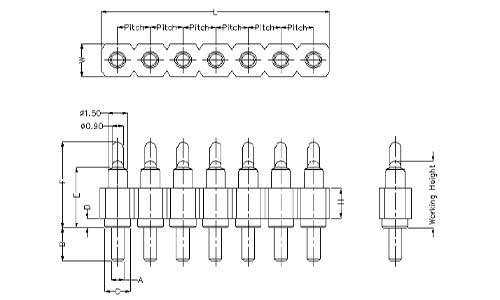

The post 7Pin彈簧針(Pogo Pin)連接器, pogopin連接器廠家 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

• 平底式
• 插件式
• 雙排

[ninja_tables id=”199″]

[ninja_tables id=”200″]

[ninja_tables id=”201″]

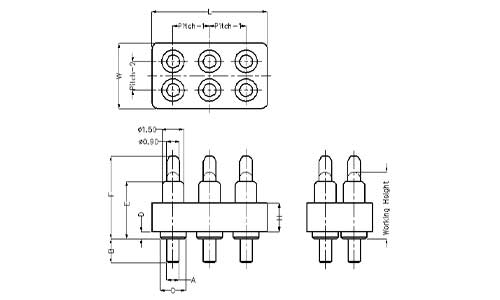

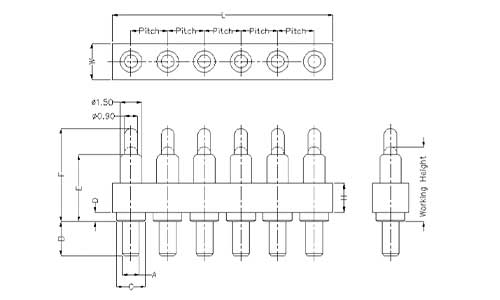

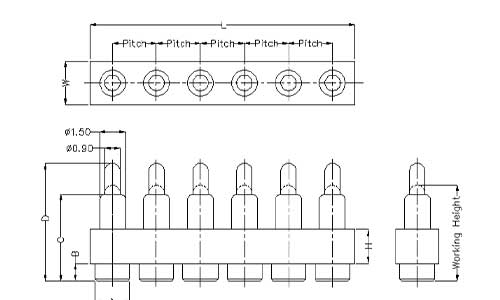

The post 6Pin彈簧針(Pogo Pin)連接器, 充電頂針 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

• 平底式
• 插件式
• 雙排

[ninja_tables id=”188″]

[ninja_tables id=”187″]

[ninja_tables id=”186″]

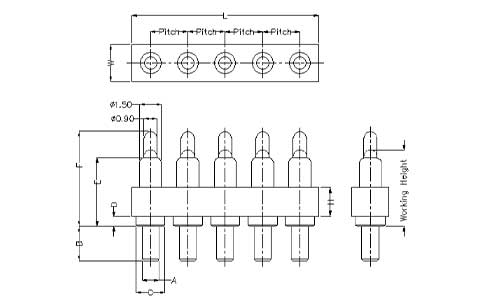

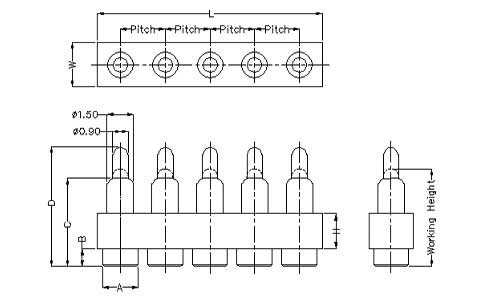

The post 5Pin彈簧針(Pogo Pin)連接器, 充電探針連接器 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

• 平底式
• 插件式
• 雙排

[ninja_tables id=”182″]

[ninja_tables id=”181″]

[ninja_tables id=”183″]

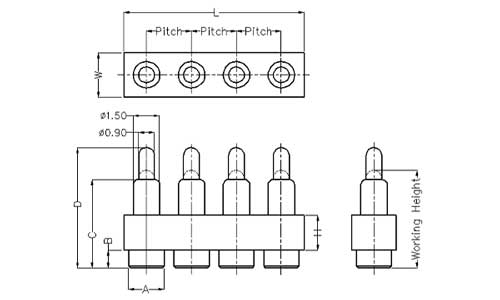

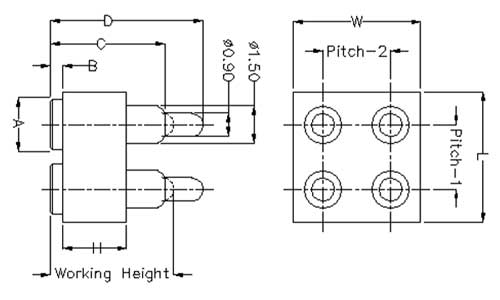

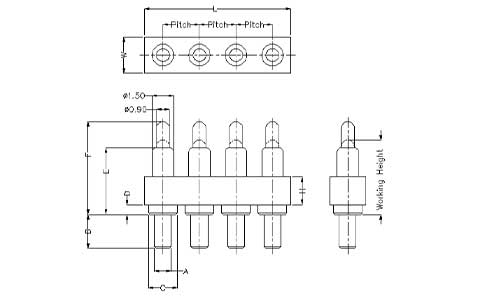

The post 4Pin彈簧針(Pogo Pin)連接器, 彈針式連接器 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

在消費電子、工業控制、醫療設備等高精度領域，傳統連接器常面臨接觸不穩定、安裝繁瑣、壽命短三大痛點。3Pin帶尾針 Pogo Pin 連接器憑借創新結構設計，實現 “即插即用的便捷性 + 軍工級的可靠性”雙重優勢，完美適配高密度、微型化、高頻率的連接需求，為設備制造商提供“降本增效 + 品質升級” 的核心解決方案。

二、產品結構解析：精密設計決定卓越性能

3Pin 帶尾針 Pogo Pin 連接器采用 “針軸 – 彈簧 – 針管 – 尾針” 四合一精密結構，每一個部件都經過嚴格工藝把控：

1. 針軸（Pin Shaft）：選用高純度銅合金（Cu-Be2），表面鍍金層厚度≥0.5μm，具備優異導電性（接觸電阻≤30mΩ）和抗腐蝕能力，有效降低信號傳輸損耗；
2. 壓縮彈簧（Spring）：采用不銹鋼 304 材質，經過 10萬次疲勞測試仍保持穩定彈力，確保針軸與對接端始終緊密接觸，避免因振動、沖擊導致的連接中斷；
3. 針管（Barrel）：內壁精密拋光處理，配合針軸的精準公差（±0.01mm），實現順滑伸縮，同時起到防塵、防氧化的保護作用；
4. 帶尾針設計（Tail Pin）：區別于普通 Pogo Pin，尾部延伸的定位針可直接插入 PCB板預留孔位，無需額外固定結構，安裝效率提升
   40%，且大幅降低因焊接偏移導致的不良率。

三、核心性能優勢：適配多場景嚴苛需求

1. 超穩定接觸：杜絕信號 “斷連風險”

• 彈簧提供 50-200g
  的穩定接觸壓力，適配不同厚度的對接界面；
• 鍍金觸點具備低接觸電阻特性，支持最高 3A
  額定電流，滿足快充、高頻信號傳輸需求（如 USB 3.0、HDMI 2.1協議）。

2. 超長使用壽命：降低維護成本

• 經過 50,000 次插拔測試后，接觸電阻變化率≤10%，遠超行業 30,000次的標準；
• 工作溫度范圍 –
  40℃~+125℃，可適應惡劣工業環境與消費電子的高溫場景（如快充時的芯片發熱）。

3. 微型化設計：節省 PCB 空間

• 最小 Pitch（針腳間距）可做到 0.8mm，整體高度低至 2.0mm，完美適配TWS 耳機、智能手表、微型傳感器等小型化設備；
• 3Pin獨立針腳設計，支持電源、信號、接地的分離傳輸，滿足多功能集成需求。

四、典型應用場景：覆蓋多行業需求

五、技術參數表（標準版）

六、選型與定制服務

1. 標準型號選型：提供多種Pitch、高度、電流規格的現貨，可根據設備空間與電流需求直接匹配；
2. 定制化服務：支持針腳數量（2Pin~12Pin）、表面鍍層（鍍金/ 鍍鎳 /鍍銀）、壓縮行程（0.2mm~1.5mm）定制，滿足特殊場景需求；
3. 技術支持：提供 3D 模型（STEP格式）、樣品測試服務，協助客戶進行結構設計與兼容性驗證，縮短研發周期。

七、為什么選擇我們的 3Pin 帶尾針 Pogo Pin 連接器？

• 品質保障：每批次產品 100%經過接觸電阻、絕緣性能、插拔壽命測試，不良率控制在 0.1% 以下；
• 成本優勢：自主研發生產線，實現核心部件（彈簧、針軸）國產化，價格較進口品牌低20%~30%；
• 交付效率：現貨型號 72 小時內發貨，定制型號 15~20天快速交付，保障客戶生產進度。

如果您需要進一步了解產品細節、獲取樣品或定制方案，歡迎聯系我們的技術工程師，為您提供一對一的專業服務！

The post 3Pin帶尾針Pogo Pin連接器 | 垂直插件式彈簧針 | 穩定導通10萬次 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

平底式彈簧針設計 | 支持大電流定制 |
高可靠性接觸解決方案

?? 產品概述

這款 2Pin 直立貼片式 Pogo
Pin連接器采用平底式彈簧針結構，專為空間受限的PCB應用設計，兼顧高可靠性接觸與大電流傳輸能力。適用于智能硬件、可穿戴設備、充電底座、測試治具等場景，支持定制電流規格與針長，滿足多樣化工程需求。

?? 主要特點

• 直立貼片結構：節省PCB空間，適配自動化貼裝工藝
• 平底式彈簧針：增強接觸穩定性，適合底部接觸應用
• 支持大電流傳輸：標準電流 2A，可定制至
  5A+（視針徑與彈力）
• 高壽命彈簧機構：≥10,000
  次插拔循環，保持穩定性能
• 可定制參數：針長、彈力、電鍍層（如鍍金）、間距均可按需定制
• RoHS & REACH
  認證：符合環保標準，適用于全球市場

?? 技術參數（標準款）

?? 應用場景

• 智能穿戴設備充電接口
• 測試治具與探針模塊
• 醫療設備模塊化連接
• 工業控制板信號/電源連接
• 消費電子底座式充電方案

??? 定制服務

我們支持快速定制，包括但不限于： – 針長、彈力、針徑、電鍍層 –
特殊間距或多針組合（如4Pin、6Pin） – 高電流/高頻率傳輸優化設計 –
PCB封裝圖紙與3D模型支持

?? 聯系我們

如需樣品、規格圖紙或定制方案，請聯系我們的技術支持團隊。我們將根據您的應用需求提供專業選型建議與快速打樣服務。

The post 2Pin直立貼片Pogo Pin連接器, 平底式彈簧針連接器|可定制大電流 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
