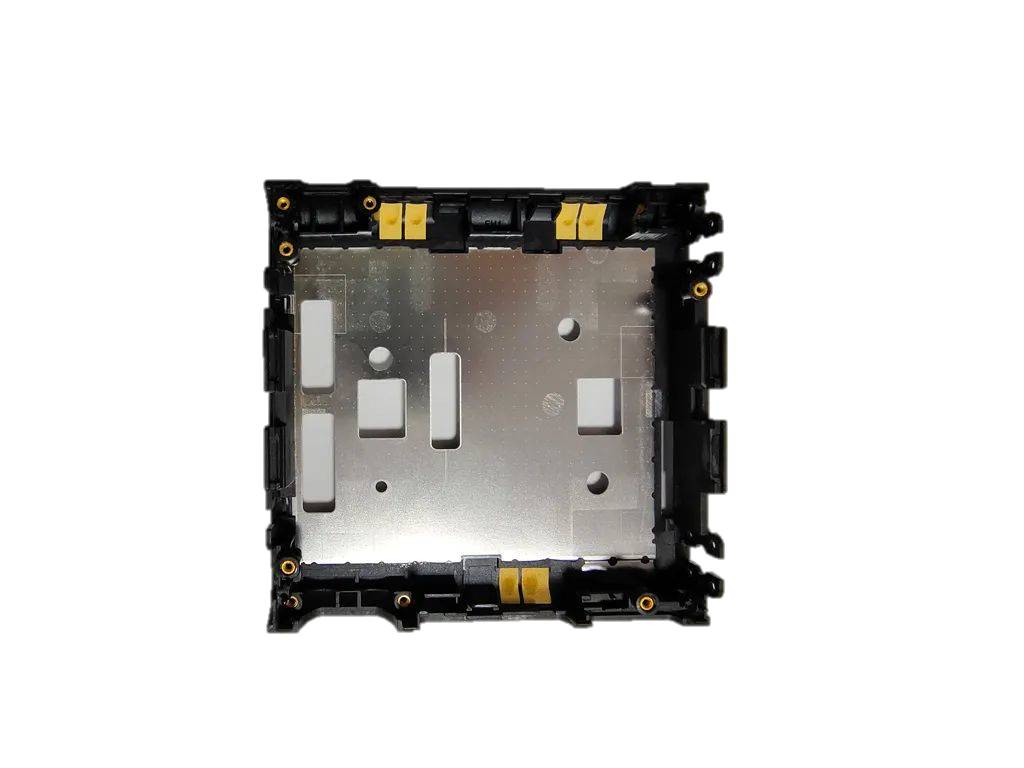

隨著技術的發展，新的技術在消費電子產品中的不斷應用，電子產品逐漸向智能化、高度集成化等方向延伸，產品的更新?lián)Q代速度也越來越快。作為手機核心功能件之一的天線也發生了很大的變化。從外置的天線（PCB形式的螺旋天線）到FPC天線，再到LDS天線。而手機金屬外殼的出現，使得現在在手機中應用最多的則是使用手機的中框作為天線（見圖），中框天線與外殼直接一體成型，這樣即節省了空間，又增強了信號傳輸?shù)姆€(wěn)定性。

智能手機帶動的藍牙耳機的興起使得LDS天線在最近幾年大行其道，LDS天線具有性能穩定，一致性好，精度高等特點。LDS天線的制造過程較一般消費類電子零部件產品更為復雜，需要經驗豐富的團隊對設計、制造、質量全過程進行把控，進而提高LDS天線的良率。

針對LDS天線的制造工藝，我們采訪了拓普聯科資深天線專家朱經理，朱經理介紹到，LDS工藝主要有四個步驟：
1、射出成型。在注塑機上將含有特殊化學添加劑(即激光粉)的專用熱塑性塑料注塑成型。

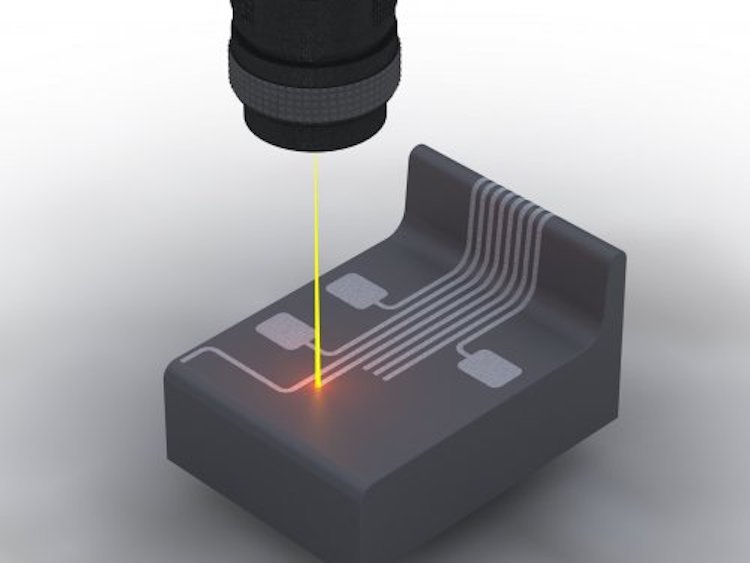

2、激光活化。透過激光光束活化，用激光使激光粉活化形成金屬核，并且形成粗糙的表面，這些金屬核為下一步電鍍提供錨固點。
3、化鍍。化鍍是LDS制程中的關鍵步驟，在經過激光活化的塑膠表面進行化學鍍，形成5~8微米厚的金屬電路，電鍍的金屬有銅、鎳等，使塑料成為一個具備導電線路的MID元件。
4、組裝。將上述完成的制品安裝到產品上，必要時在電路上噴涂，以獲得優良的外觀。

現在業界普遍認為L(zhǎng)DS天線會成為未來智能電子設備天線的主流，拓普聯科具備上述工藝以及表面處理的LDS全制程管控能力，為客戶提供從產品設計、建模、仿真、調測到量產的一站式解決方案與服務。

The post 從大哥大到iPhoneXS，手機天線進化史與LDS天線 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

自TWS（真無線）藍牙耳機的興起，lds天線也被廣泛應用。因TWS藍牙耳機體積小，空間有限，高端產品要傳輸高素質音頻信號，所以對天線的要求非常的高。因此對如何減小尺寸、減輕重量、降低成本、降低裝配風險，就成為終端天線越來越重要的課題。而日漸成熟的LDS技術，以體積小與設計靈活廣受產品設計師、結構工程師的鐘愛，又因質量穩定與性價比高，受到質量及采購工程師的青睞，那么LDS天線作為TWS耳機藍牙天線的具體優勢有哪些體現呢？

針對以上問題，我們采訪了拓普聯科的資深天線專家朱經理，朱經理介紹到，LDS中文名叫激光直接成型技術，是指利用數控激光直接把電路圖案印制在塑料原件表面上，利用立體工件的三維表面形成電路互通結構的技術。LDS材料是一種內含有機金屬?gòu)?fù)合物的改性塑料，經過激光誘導后，活化析出塑膠中的金屬顆粒，該顆粒作為金屬鍍的活化中心。

LDS天線與FPC天線相比較，空間利用率更高。FPC最大的缺點是不能適應復雜的立體結構。而LDS可以運用激光在立體結構上刻蝕，幾乎不存在結構上的障礙。此外，LDS刻蝕精度高，而且是利用產品的塑膠部件進行作業，所以不存在組裝風險及性能一致性的問題。

拓普聯科專精于LDS天線的設計、制造，我們的優勢如下：
1. 擁有專業的天線開發團隊，可以協助客戶完成天線設計及產品堆疊的綜合問題；
2. 擁有世界領先的LPKF設備，最高精度可達25μm;
3. 獲得LPKF授權，產品出口不存在專利風險；
4. 專業完備的LDS制造管理體系，保證高直通率，降低成本；
5. 擁有自主開發的自動化鐳雕及RF測試設備，不懼產能高峰。
6. 豐富的Via孔設計和生產經驗，最大程度的降低產品表面處理的難度。

The post 一分鐘讀懂LDS天線技術及LDS工藝 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

TWS耳機的無線連接表現，對用戶的使用體驗影響很大，因此是衡量真無線耳機綜合實力的重要維度。試想一下，如果一款耳機無法保證連接穩定，用戶用來聽音樂時其輸出聲音都會卡頓，勢必會帶來不好的客戶體驗，而涉及WIFI、藍牙、GPS等無線連接的天線的應用，很好地解決了困擾客戶的這一難題。

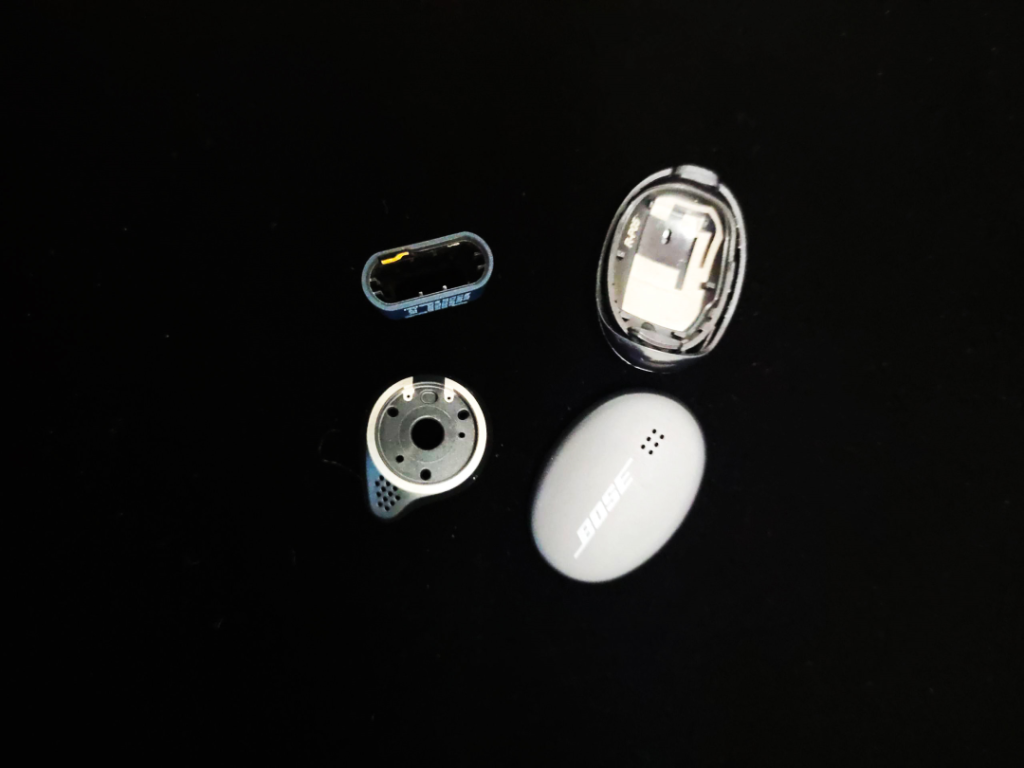

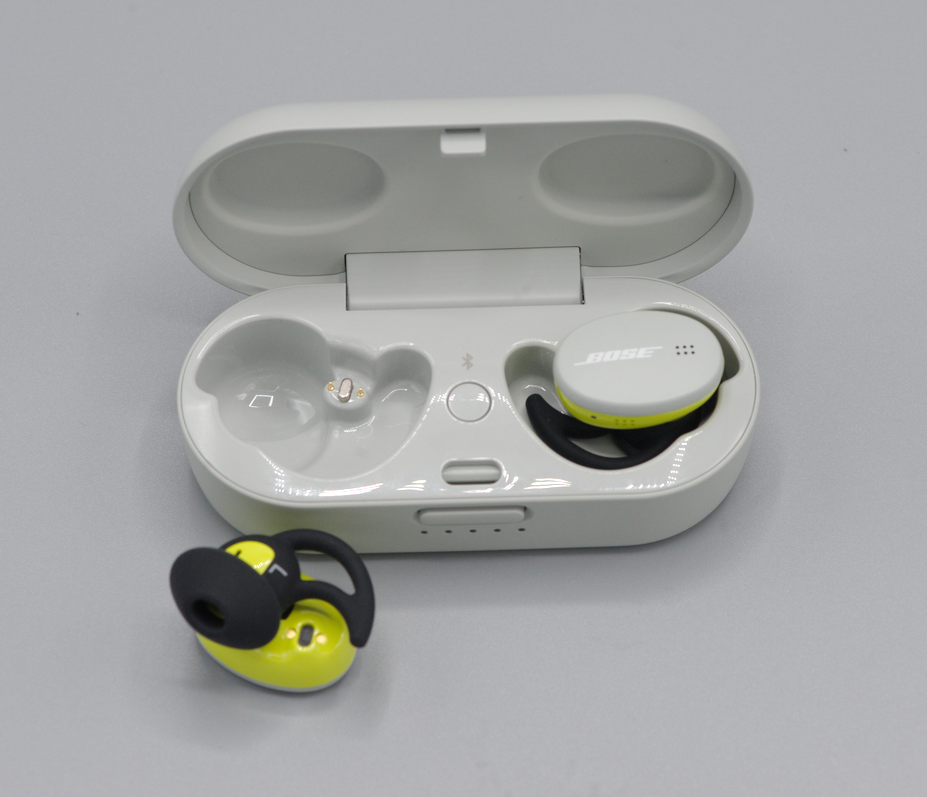

從2014年起，拓普聯科就開始布局天線業務，目前已經具備了天線仿真、聯調測試、鐳雕、RF檢測等全價值鏈重要環節的能力，為客戶提供完整的天線解決方案。拓普聯科天線研發團隊在打造真無線耳機藍牙模塊時充分考慮到了客戶痛點，采用了獨特的天線設計，使其無線連接穩定性大大提升，能有效避免連接不穩定、聲音傳輸卡頓等情況的出現。國際知名品牌Bose 熱賣的TWS耳機就是配置了拓普聯科的定制天線，這款耳機的整體性能優異，特別是其無線連接的穩定性極佳，給用戶帶來了滿意的體驗。除Bose外，Shokz、Jabra、Foster、1more等國內外廣受歡迎的真無線耳機終端廠商，都搭載了拓普聯科的定制天線，使自身的產品表現更完美。毫不夸張地說，真無線耳機的無線連接穩定性，直接決定了用戶對產品和品牌的認可程度！

目前市場上TWS耳機主要應用的藍牙天線產品中，主要包括PCB板載天線、FPC天線、陶瓷天線和LDS天線，在選擇方面受性能、頻段、成本、使用空間等眾多因素的影響，只有根據具體產品情況，結合使用場景等多方面進行考慮，選擇適合的天線，才能發揮出產品最大的性能。

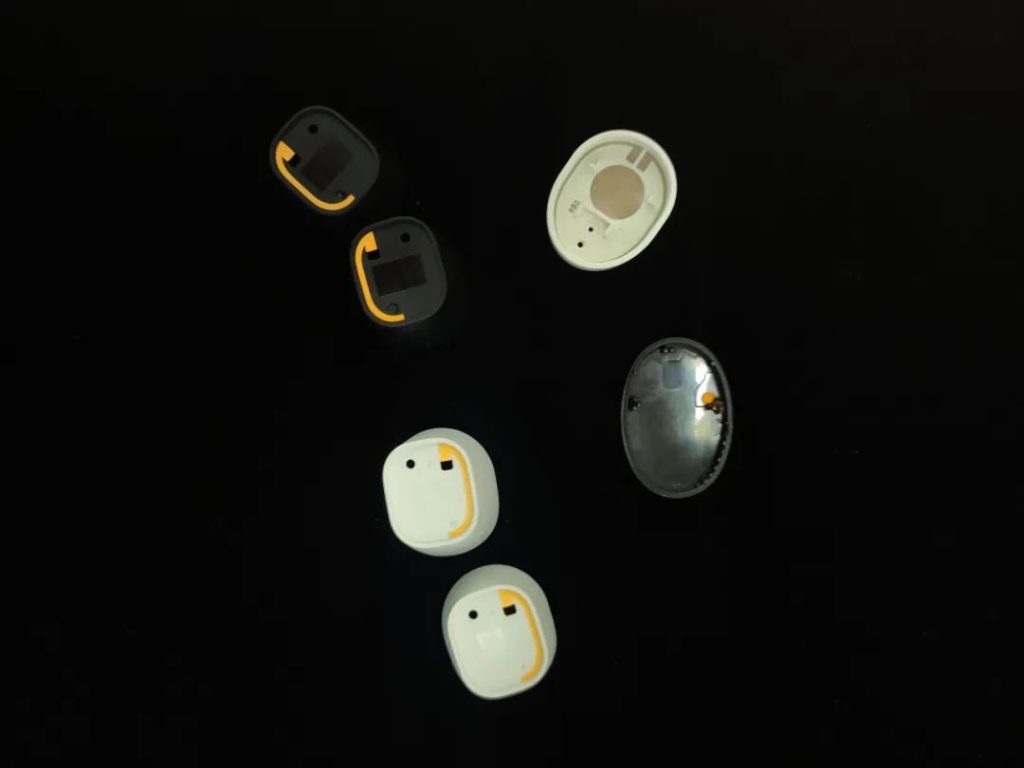

天線不僅在TWS耳機中也發揮著重要的作用，在智能手表、XR等領域同樣不可或缺。在智能手表的應用中，一些知名廠商的產品也搭載了拓普聯科的天線，采用LDS工藝，并被置于手表外層，高度集成，最大程度的節省空間，同時使無線連接靈敏度更高。XR作為元宇宙虛擬和現實的交匯點，發展勢頭正勁。影創科技在世界VR產業大會獲得VR/AR創新金獎的鴻鵠MR，就應用了拓普聯科的天線，出色的表現獲得了吸引了眾多XR廠商的關注。

The post 拓普聯科全新天線設計，無線連接帶來無限可能 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

TWS耳機天線的重要性
從老式的收音機到目前的智能音箱，從“大哥大”到智能手機，從傳統藍牙耳機到TWS真無線耳機。消費電子科技的發展，天線是其重要的一個固件。而隨著萬物互聯理念的誕生，給予智能家居、智能車載、智能穿戴設備相互連接，一機操控的功能，天線的地位就顯得更為重要。

TWS耳機即 True Wireless Stereo 真正無線立體聲耳機，主要使用方式是與手機、電腦等移動設備通過藍牙射頻連接，然后將音頻信息傳輸?shù)蕉鷻C(jī)中，再在耳機端進行解碼輸出。在這一過程中，就需要藍牙天線充當“塔臺”起到溝通兩方的作用，進行發送和接收的任務。因此，在TWS耳機中，藍牙芯片與藍牙天線相輔相成，從而實現無線傳輸?shù)囊魳?lè)播放，避免了線材的束縛。

TWS耳機藍牙天線介紹

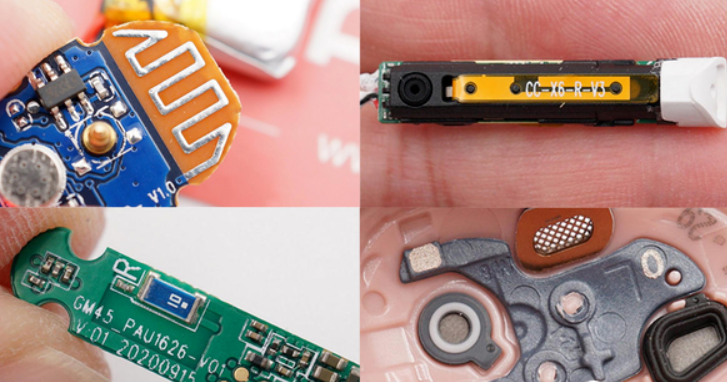

藍牙天線作為T(mén)WS耳機的重要固件，目前的發展也已經相對比較成熟，主要有PCB板載天線、FPC、陶瓷和LDS四種類型。根據TWS耳機產品外觀、頻段需求以及成本進行考慮，從而選擇最適合自身的天線類型。

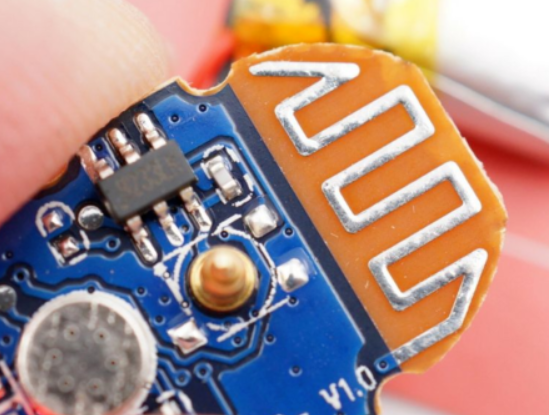

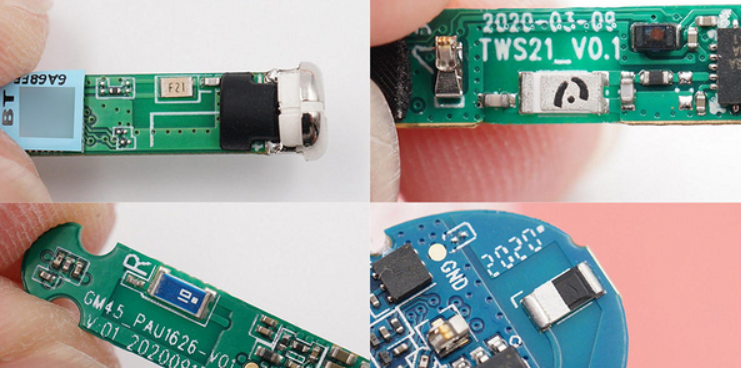

1、PCB板載天線

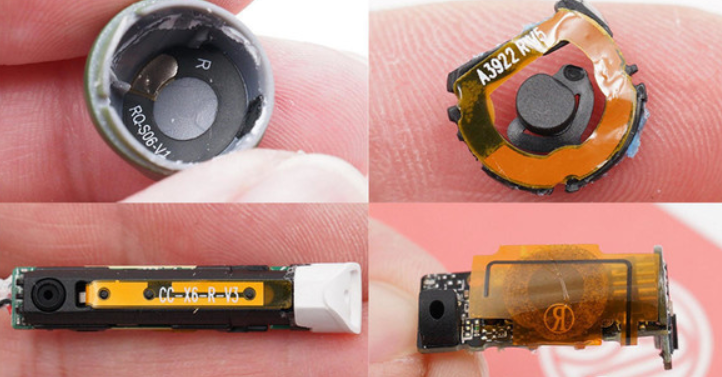

2、FPC天線

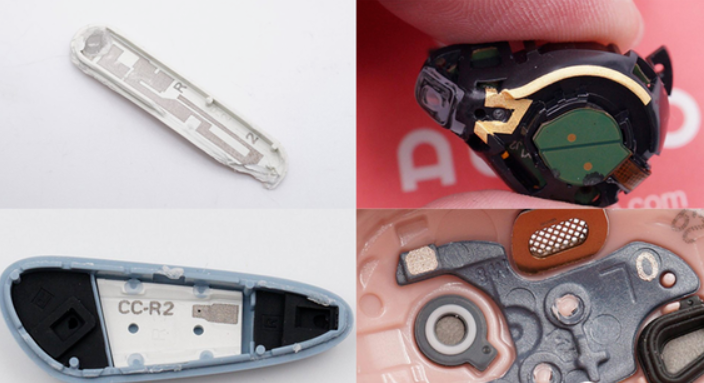

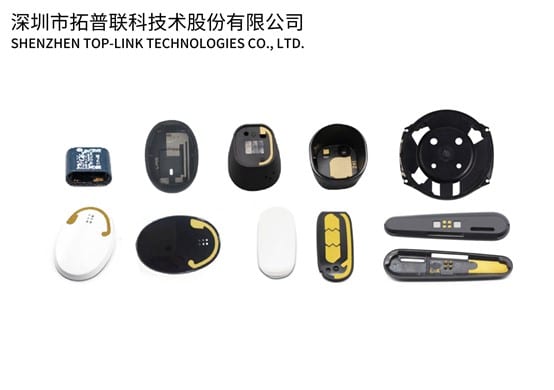

3、LDS天線

4、陶瓷天線

我們從過往的TWS耳機拆解中了解到，由于體積的限制，PCB板載天線在TWS耳機中應用相對較少，F(xiàn)PC、陶瓷、LDS天線相對應用比較平均，并且各具優缺點，品牌廠商會根據自身產品的需求進行選擇，沒有固定的使用類型。

如何選擇合適的天線

理論上來講，從成本考慮，PCB、FPC天線成本較低，陶瓷天線適中，LDS天線較為昂貴；而在空間利用上，LDS天線最為靈活，可以充分利用耳機內部空間。
性能方面，外置天線的發送和接收能力一般都要優于內置天線，TWS耳機由于體積的限制，以及便攜性的要求，均采用內置天線設計。性能相對都比較類似，還需要根據多種因素綜合考慮，進而選擇適合的天線。
TWS耳機藍牙天線的設計，影響著藍牙通信的傳輸質量，進而影響用戶的實際使用體驗。而藍牙天線的選擇方面有性能、頻段、成本、使用空間等眾多因素的影響，只有根據具體產品情況，以及使用場景等多方面進行考慮，選擇適合的天線，才能發揮出產品最大的性能。

拓普聯科

——本文轉自“我愛音頻網”，如有侵權，請聯系我們即刻刪除。

The post 真無線(TWS)藍牙耳機天線介紹 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
