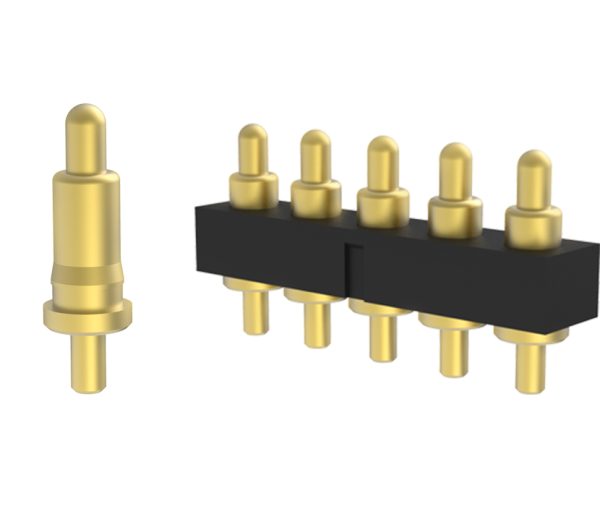

插件式Pogo Pin/穿孔式彈簧針

額定電壓: 常規為36V AC/DC，滿足多數電子設備電壓要求.
電流范圍: 0.5-60A，材質與鍍層決定上限
工作溫度: -40°C至+120°C：適應極端環境，確保穩定工作.
鍍層材料: 常規為金/鎳鍍層，可定制復合鍍層，優化導電耐腐
尺寸精度: ±0.05mm，μm級高精度加工
安裝方式: SMT/通孔，兼容PCB工藝

插件式Pogo Pin（穿孔式彈簧針）是一種通過彈簧加載的微型電接觸元件，采用精密鍍金工藝和彈性結構設計，實現高頻率插拔下的穩定導電與機械耐久性。適用于需要反復對接、空間受限或動態連接的工業場景，如消費電子、醫療設備、物聯網硬件等。

產品優勢

卓越電氣性能

接觸電阻低至≤50mΩ，確保信號傳輸零衰減

鍍金層厚度可選（0.5μm~3μm），耐腐蝕且適配不同環境

高可靠性

彈簧材料經特殊熱處理，支持10萬次以上插拔

鍍金觸點防氧化，可在-40℃~85℃及高濕度環境下工作

大電流與高頻支持

電流2A-60A(可定制)，支持大功率設備穩定供電

低損耗設計適用于高速數據傳輸場景，如:USB3.0信號傳輸

核心優勢

精密制造，品質卓越
采用進口數控機床和冷鐓工藝，確保同心度≤0.01mm，通過30余項嚴苛測試，壽命達10萬次以上
定制化解決方案
支持多種安裝方式，可定制彈簧力（0.5N-10N）、行程（0.2mm-2.0mm）、電流承載（0.1A-10A）
行業應用場景
覆蓋TWS耳機、新能源汽車、醫療設備、工業控制等領域的精密連接需求

技術參數

參數項	規格范圍	典型值
工作電壓	DC 0-24V	5V/12V
工作電流	0.1A-10A	1A/3A
接觸電阻	≤50mΩ	20mΩ

產品系列

標準插件式Pogo Pin（TP-DIP系列）

通用性強，適用于大多數穿板安裝場景，支持SMT貼片或波峰焊

大電流插件式Pogo Pin（TP-HC系列）

載流能力達10A，適用于快充、工業電源等場景

微型插件式Pogo Pin（TP-Mini系列）

直徑僅0.8mm，適用于智能穿戴設備

服務支持

72小時快速打樣，支持3D圖紙確認
提供完整技術文檔和選型指南
產品通過UL、CE、RoHS等國際認證

合作客戶

華為、比亞迪、Bose、韶音科技等知名企業的選擇，應用于華為FreeBuds系列耳機、比亞迪新能源汽車電池管理系統等明星產品

產品選型

選型表

插件式Pogo Pin/穿孔式彈簧針 1.03 選型表

Part No.	? A	B	? C	D	E	F	G	Force(gf)	Actions
10101011195	1	0.4	1.5	0.4	1.3	2.05	1.5	40 Min
20101011171	0	0	1.5	0.4	1.7	2.25	1.85	40±10
101118-1	0	0	1.1	0.4	1.78	2.4	1.9	70±20
100983-1	0	0	1.5	0.4	1.8	2.4	1.9	70±20
101448-1	0	0	1.1	0.6	1.88	2.5	2	70±20
20101010994	1	0.4	1.5	0.4	1.8	2.7	2	40 Min
1001126-1	0	0	1.5	0.4	1.88	2.5	2	70±20
1001074-1	1	0.65	1.5	0.4	1.85	2.8	2.1	40±10
20101011056	0	0	1.5	0.4	2	2.8	2.2	60±15
20101011057	0	0	1.5	0.4	2.2	3	2.4	60±10
10101011194	1.25	0.4	1.8	0.5	2.2	3.2	2.4	70±20
20101011177	0	0	1.5	0.4	2.4	3.4	2.7	50±20
20101011178	0	0	1.5	0.4	2.7	3.6	2.9	65±20
10101011430	0	0	1.5	1.1	2.6	3.55	2.8	60±10
10101011538	0	0	1.4	1.3	2.8	3.75	3	60±15
20101011179	0	0	1.5	0.4	3.1	4	3.3	60±20
10101011219	0	0	1.8	0.5	2.8	3.8	3	70±20
10101011220	0	0	1.8	0.5	3.2	4.2	3.4	70±20
101317-1	0	0	1	0.4	3.7	4.8	4	100±30
101180-1	0.5	6.5	0	0	4	5.7	4.7	115±25
20101011111	0	0	1.4	0.4	5.9	7.4	6.2	80±25
20101011436	0.8	1.3	1.7	0.5	5.8	6.9	6.15	60 min
20101011443	0.5	0.65	1.35	0.4	2.2	2.9	2.4	60±20
20101011520	0	0	1.4	0.35	1.9	2.6	2.1	40±15
20101011461	0.5	0.65	1.35	0.4	2.2	2.9	2.4	60±20
20101011616	0	0	1.35	0.4	2.5	3.3	2.7	70±15
20101011585	0.5	0.8	1.4	0.45	3.4	4.5	3.7	40±15
20101011488	0	0	0	0	1.95	2.6	2.1	60±20
20101011156	1	2.6	1.6	0.5	4.65	5.65	5	35±8
20101011271	0.6	1.5	1.5	0.5	4.35	5.3	4.6	40±10
20101011943	0.6	2.3	0	0	4	5.5	4.5	50±10
20101011857	1.5	2	2.2	0.5	4	5.5	4.5	36±7
20101011270	0	0	1.3	0.85	1.83	2.45	1.95	65±20
20101011939	0.6	1.5	1.5	0.5	4.35	5.3	4.6	40±10
20101011820	1	2.6	1.6	0.5	4.65	5.6	5	35±8
20101011918	0	0	1.8	1.8	3	4	3.3	70±15
20101011475	1.2	1	1.75	0.9	3.95	5.05	4.35	32±10
20101011474	1.2	1	1.75	0.9	3.6	4.7	4	32±10
20101011432	0	0	1.5	0.5	3.8	5.15	4.35	40±10
20101011431	0	0	1.5	0.5	3.45	4.8	4	40±10
A	B	C	D	E	F	G	H	I	Actions

選型表

插件式Pogo Pin/穿孔式彈簧針 1.25 選型表

Part No.	? A	B	? C	D	E	F	G	Force(gf)	Actions
101633-1	0	0	1.4	0.4	1.78	2.4	2	60±20
101160-1	0	0	1.5	1	4	5.7	4.7	80 min
101368-1	0	0	1.5	1	2.6	3.6	2.95	70±25
101444-1	0	0	1.5	0.6	2.2	3	2.5	70±20
101452-1	0	0	1.4	1.3	3.5	5	4.3	30±10
101567-1	0	0	2	0.6	4.35	6.05	5.35	70 min
101687-1	0.6	1.3	0	0	7.1	8.9	7.6	80±35
101717-1	0.6	1.3	0	0	6	7.6	6.5	120±35
100766-1	0	0	1.8	0.3	1.9	2.6	2.2	50 min
20101010974	0	0	1.6	0.8	4	5	4.2	110±30
20101011081	0.6	0.8	1.6	0.4	3	4.2	3.5	40±10
20101011307	0	0	1.95	0.56	3.65	4.6	3.9	30+15/-5
20101011560	1.25	0.7	2.2	0.3	1.1	1.7	1.2	70±15
20101011473	1.05	1.1	1.6	0.65	7.8	9.85	9.1	60±20
20101011615	0.6	1.2	1.6	0.4	3.85	6.15	5.45	40±10
20101011494	0.6	2.2	1.6	0.4	3.65	5.2	4.3	50±15
20101011604	0.7	2.1	1.6	1	6.3	8	7	60±15
20101011434	0.7	1.5	0	0	3.85	5.15	4.1	50±15
20101011553	0	0	0	0	3.05	4.3	3.2	90±15
20101011572	1.25	2	1.8	0.3	1.5	2.3	1.7	60±15
20101011746	0.6	2.25	1.6	0.5	3.7	5.5	4.5	80±20
20101011970	1.25	1	2.7	0.5	1.7	2.7	1.9	75±20
20101011978	0	0	1.8	0.5	2.5	3.5	2.7	40±10
A	B	C	D	E	F	G	H	I	Actions

選型表

插件式Pogo Pin/穿孔式彈簧針 1.5帶尾巴選型表

Part No.	? A	B	? C	D	E	F	G	Force(gf)	Actions
101763-1	1.4	2.9	1.9	0.3	0.9	2.4	1.2	85 Min
101377-1	1.5	4.2	2.2	0.3	1.2	3.2	1.7	80±30
101266-1	1.4	1.8	2.2	0.5	1.3	2.8	1.8	100±25
101756-1	1.25	0.7	2.2	0.3	1.6	2.6	1.9	80±16
101334-1	1.4	1.8	2.2	0.5	1.3	3.1	2.2	110±25
101170-1	1.25	0.8	2	0.4	2.1	2.9	2.3	108±22
101701-1	0.8	1.1	2.1	0.3	2.7	3.9	2.8	80 Max
101702-1	0.8	1.1	2.1	0.3	2.7	3.4	2.8	80 Max
101086-1	1	1	2	0.4	2.6	3.4	2.9	95 Min
101095-1	1	1	2	0.4	2.7	3.6	2.9	95 Min
101746-1	0.7	3	2	0.5	2.5	3.5	2.9	80±30
101257-1	0.8	1	2	0.5	3	4.3	3.4	100±25
101620-1	0.8	2.1	2	0.5	3	4.3	3.5	90±25
101127-1	1	1	2	0.5	3.5	5	3.8	120+30/-20
101256-1	0.8	1	2	0.5	3.4	4.9	3.9	130±25
101621-1	1	2.1	2	0.5	3.5	5	3.9	150±35
101061-1	1	1	2	0.5	3.5	5	4	135+40/-30
101287-1	0.9	1	2	0.5	3.5	5	4	135±25
101267-1	0.5	2.5	2	0.5	3.7	5.2	4.05	90 Min
101646-1	1.6	1.2	2	0.5	4	5.5	4.15	120±20
101720-1	0.7	2.2	0	0	4	5.8	4.2	85 Min
101168-1	0.5	3.55	2	0.5	3.85	5.35	4.35	120+30/-20
101150-1	0.9	2.3	2	0.5	3.5	5.5	4.4	113+30/-20
101242-1	0.45	0.6	1.9	1	4	5	4.4	100 Max
101409-1	1.5	2.5	2.8	0.5	6.2	8.2	4.4	110±25
101156-1	0.8	6.45	1.65	0.85	4.15	5.45	4.45	124±25
101191-1	0.6	2.3	0	0	4	5.5	4.5	50±10
101372-1	0.8	2	2	0.5	4	5.5	4.5	75±25
101376-1	1	2.7	0	0	4	8.4	4.5	80±20
101276-1	0.45	0.6	1.9	1	4	5.5	4.6	90±35
101365-1	0.85	2	1.8	0.5	4.1	5.9	4.6	25±5
101425-1	0.45	0.9	1.9	1	4	5.5	4.6	90±35
101692-1	0.7	2.2	0	0	4.4	6.2	4.6	80 Min
101321-1	0.5	3.55	2	0.5	3.85	5.65	4.65	130+30/-20
101536-1	0.8	0.8	2	0.5	4	6	4.8	200 Max
101099-1	0.5	0.8	2.3	0.8	4.3	6.1	4.9	90 Min
101461-1	1	1.6	2.3	0.8	4.3	6.1	4.9	90 Min
101479-1	0.65	1.75	1.83	0.4	4.5	6.9	4.9	130±30
101203-1	0.5	5.55	2	0.5	4	6	5	120+30/-20
101449-1	1	0.8	2	1.5	4	6	5	135±25
101523-1	0.8	2	2	0.5	4.5	6	5	90 Min
101550-1	0.8	2	2	0.5	4	6	5.2	80±25
101345-1	1	1	2	1	5	6.5	5.4	130±30
101667-1	0.5	5.75	2	0.5	4.3	6.6	5.4	120+30/-20
101379-1	0.6	1	2	0.8	5	7	5.5	80±35
101437-1	1	0.8	2	0.5	4.5	6.5	5.5	135±25
101445-1	0.6	1.5	2	0.8	5	7	5.5	80±35
101511-1	0.6	1.3	2	0.8	5	7	5.5	80±35
101568-1	0.6	2	2	0.8	5	7	5.5	80±35
101642-1	0.8	2	2	0.5	4	6.5	5.5	90±25
101498-1	0.8	10.4	0	0	5.3	7.1	5.6	40±10
101369-1	1.5	2.8	2.8	1.4	5	7	5.8	90±30
101381-1	0.43	1.75	1.83	0.4	5.6	8.1	5.8	80±20
101174-1	1	1.1	2	0.5	5.3	7.1	6	90 Min
101193-1	1	1	2	2.2	5.5	7.5	6	140±20
101462-1	1	1	1.8	0.5	5.5	7	6	90 Min
101540-1	0.6	1	2	1.3	5.5	7.5	6	80±35
101249-1	1	1.1	2	0.5	5.3	7.3	6.1	50±20
101169-1	1	0.8	2	0.5	5.7	7.7	6.2	120 Min
101371-1	1	3.93	2	0.5	5.7	7.5	6.2	85±30
101220-1	1	1.1	2	0.5	5.3	7.6	6.5	90 Min
101311-1	1	1	2	0.5	6	8	6.5	115±30
101520-1	1.5	3.6	2	0.5	6	8	6.5	200 Max
101695-1	0.8	5	0	0	5.5	8	6.5	80 Min
101618-1	0.65	1.75	1.83	0.4	5.6	8.1	6.8	72±21
101222-1	2.5	6	4	1	5.9	9.4	6.9	80±20
101283-1	2.5	6	4	1	5.9	10.4	6.9	100±25
101416-1	2.5	3.6	4	1	5.9	13	6.9	90±20
101666-1	1.3	3.6	1.7	0.5	6	8	7	80 Min
101718-1	1	2	2	1.9	6.5	9	7	85 Min
101219-1	1	1	2	1.9	6.5	8.5	7.1	110±30
101593-1	1	2.1	2	1	6.2	8.2	7.1	100±20
101153-1	1	0.6	2	2	7.5	9.5	7.5	165±35
101190-1	0.6	3.95	0	0	7	8.5	7.5	50±10
101353-1	1	1	2	1.9	6.5	9	8	90 Min
101085-1	1	1	2	2	8	10	8.6	100 Min
101338-1	1	1.5	2.9	1	8.3	10.8	9.1	160±25
101274-1	2	1.2	4	1	7.9	10.2	9.2	75±25
101184-1	1.8	3	1.5	8	8	10.8	9.8	120 Min
101084-1	1	1	1.8	0.5	9.9	11.4	10.4	110±30
101152-1	0.8	0.7	1.8	0.3	8.5	11.3	10.5	85±20
101244-1	1	3	1.8	1	10	11.5	10.5	110±30
101189-1	0.58	3	0	0	10.3	12.3	10.7	25+/-10
101673-1	0.6	2.5	2	0.5	10	12	10.8	120±25
101768-1	0.6	1.5	2	0.5	10	12	10.8	120±25
101769-1	1	2.6	2	0.8	10.7	12.5	11.1	120±30
101279-1	1	1	1.8	0.5	9.9	12.4	11.4	90±25
101423-1	1	1	1.8	0.5	12	13.5	12.5	110±20
101207-1	2.5	4	4	1	12	15.5	13	80±25
101375-1	1	1	1.7	2	11.7	14.5	13.3	120±30
101124-1	1	3.6	1.83	0.4	16.57	18.07	17.07	90+30/-15
20101010993	1.4	2.1	2	0.5	3.4	5.4	4	135±35
20101011134	1.4	1	2	0.5	4	6	5	80 Min
20101011154	1	2	2	0.5	4.5	6.5	5.5	80 Min
20101011215	1.4	2.1	2	0.5	7.4	9.4	8	135±35
20101011234	0.9	2	0	0	9.8	12	11	55±15
20101011277	0.7	4	0	0	6.5	8	6.9	120±35
20101011279	1	3.5	3.5	0.5	5.5	7.5	6.5	80±20
20101011283	1.3	2	2	0.5	6	8	7	80 Min
20101011295	1	1	1.83	0.4	3.6	5.6	4.6	80±20
20101011300	1.5	1.35	2	0.3	2.45	3.65	4.15	95±28
20101011310	0.7	1	0	0	4.4	6.2	5.3	70±20
20101011425	0.8	2	1.8	0.5	9.6	11.3	10.5	100±20
20101011508	1	2	2	0.5	4.5	6.5	5.5	50±15
20101011552	1.5	2	2.2	0.5	4	5.5	4.5	36±7
20101011463	0.6	0.8	2	0.5	6	8	6.5	45±15
20101011550	0.7	1.4	1.8	0.6	3.4	7.8	6.2	75±20
20101011505	1.5	2	1.95	0.4	3.8	6	4	125±25
20101011547	0.8	2	2	0.4	3	3.8	3.2	55±15
20101011574	1	1.4	2	0.5	3.5	5	3.7	70±20
20101011565	0.6	11	1.9	0.4	3.4	4.9	3.55	60±15
20101011443	0.6	5	1.9	0.25	4.2	5.4	4.6	110±25
20101011504	0.8	4	1.8	0.5	7.5	10	9	50±20
20101011574	1	1.4	2	0.5	3.5	5	3.7	70±20
20101011411	0.64	2.5	1.88	0.25	6	8.5	7.2	60±15
20101011581	1.5	1.35	2	0.4	2.75	4.15	2.95	60±15
20101011642	0.8	1	2	0.5	2.6	4.1	3.5	120±25
20101011673	0.6	1.05	1.8	0.35	1.85	2.8	2.05	60±20
20101011626	1.4	2.3	2	0.5	7	9.5	7.9	150±30
20101011837	0.8	1.2	2	1	3.95	5.3	4.5	80±15
20101011885	0.8	3	2	0.5	3.2	4.5	3.5	70±20
20101011951	0.7	1.6	1.8	0.7	4.7	6.2	5.2	80±20
20101011952	0.7	1.6	1.8	0.7	7.05	8.55	7.55	80±20
20101011963	1	0.8	2	0.5	4.5	6	5	135±25
20101011968	0.8	0.8	2	0.4	2.7	4	3.2	70±20
10101011931	1	1.3	2	0.5	3.5	4.8	4	50±15
10101011930	1	1.3	2	0.4	2.6	3.4	2.9	125±25
10101011827	1	0.8	2	0.5	4.5	6	5	135±25
20101011533	2.54	5.62	4.32	0.51	7.66	12.31	8.58	330±60
10101021980	0.6	0.8	1.8	0.35	3	4.5	4	65±15
20101011542	0.5	1.75	1.8	0.4	7.8	11	9.2	70±20
20101011536	0.5	1.75	1.8	0.4	7.3	10.5	8.7	70±20
20101011389	1	1.5	2.7	1.9	3.5	5.5	4.7	125±25
20101011358	0.6	2.9	2	0.5	5	6.4	5.5	65±25
20101011261	0.6	1.9	2	1.5	6.1	8.1	6.6	60±15
20101011671	0.6	0.9	/	/	4.1	5.8	4.8	100±20
20101011566	0.8	1.4	2	0.5	9.9	12.6	10.8	60±10
A	B	C	D	E	F	G	H	I	Actions

選型表

插件式Pogo Pin/穿孔式彈簧針 6.6 選型表

Part No.	A	B	E	F	G	Force(gf)		Actions
101273-1	2	2.5	12	18	14	1000 Max	鈀鎳
101463-1	2	2.5	12	18	14	300 Max	金
101485-1	2	2.5	12	18	14	300 Max	鈀鎳
101605-1	2	2.5	12	18	14	300 Max	金
20101010984	2	2.5	12	15.9	14	130+/-20	金
101752-1	4	9	14.5	20.5	16.5	300 Max	鎳
A	B	C	D	E	F	G	H	Actions

POGO PIN連接器選型要考慮的關鍵因素有哪些？

1. 應用場景：電流大小（如大電流需斜面+滾珠結構）、信號傳輸（低阻抗設計）、工作環境（耐溫/防塵等）；
2. 結構設計：平底結構易接觸不良，推薦剖斜面結構（側推力穩定，阻抗低）/大電流（如30A及以上），減少彈簧電流負載；
3. 電鍍材料：鍍金（3-20μ"）提升導電性，鍍鎳（50-100μ"）防氧化，大電流場景需更厚鍍層；
4. 工作行程與彈力：行程過短壓縮彈簧易損壞，過長導致接觸不良；彈力過大增加磨損，過小影響穩定性；
5. 如不明確具體需求，可聯系（郵箱：info@sztop-link.com），為您提供技術支持。

拓普聯科是否提供沖壓和成型零件？

1. 是的，拓普聯科具備全套沖壓和車件制造設備與成熟的加工工藝；
2. 沖壓件尺寸更穩定，適合高精度需求。

是否密封/防水？

1. 防水型：可選IP67等級（需特殊設計）。

如何避免接觸不良/導通不穩定的問題？

1. 設計時精準計算彈簧壓縮行程，確保接觸壓力適中；
2. 生產中加強清潔，避免焊錫、油污等污染，使用時定期維護清理異物；
3. 選用耐磨抗氧化鍍層（如金鍍層），避免在高腐蝕環境長期使用；
4. 嚴格控制結構設計公差，確保針頭與套筒、焊盤定位精準。
